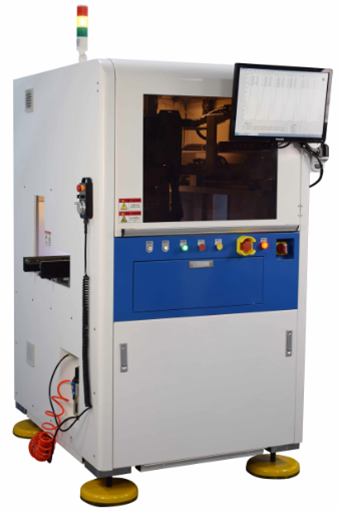

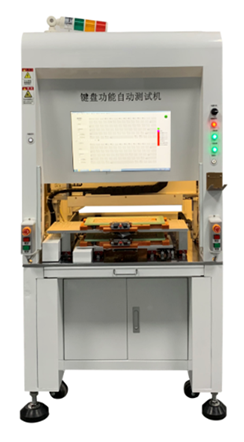

PS-9800S系列,鍵盤模組ATE手感測試機
本機器專用于鍵盤模組(含通用鍵盤)的手感及ATE測試,半自動雙工位設計,單人看管兩臺機器,可滿足一條產線產能,全檢F1 F2 F3 F4 Ron,ATE,全檢靈敏、按無、導通、重壓、手感、實時荷重-行程波形。具備全部鍵盤測試ATE功能測試機+按鍵手感測試儀的功能。10s CT時間,重復精度±1g。自動掃碼,可選集成絲印檢測。Model: PS-9800S
本機器專用于鍵盤模組(含通用鍵盤)的手感及ATE測試,半自動雙工位設計,單人看管兩臺機器,可滿足一條產線產能,全檢F1 F2 F3 F4 Ron,全檢靈敏、按無、導通、重壓、手感、實時荷重-行程波形刷新顯示,鍵盤OK NG及NG項目顯示。
◆ 全檢筆記本鍵盤彈力、手感、回彈曲線,實時波形顯示。
◆ 全檢靈敏、按無、導通、重壓、短路、手感等功能。
◆ 半自動雙工位,適應12-17寸鍵盤。
◆ 隨線式設計,單人看管2臺機器。
◆ 數據采樣頻率100-2000次/秒可設定。
◆ 測試速度1-3000mm/min,XY運動1-500mm/s。
◆ 重復測試精度±1gf(2500mm/min),14寸筆記本大KEY5點小KEY單點,17s CT工況。
最新機臺全鍵盤每個KEY按壓三次,10-12s測試CT時間。
◆ 測試數據,波形,結果全部存儲于電腦,不限次數,所有數據均可導出及列印。
◆ 任意一個KEY均可單獨設置規格管控。
◆ GRR<10%,可驗證。
◆ 換型時間<15min。
◆ 鍵盤品控及制程管控首選測試機。

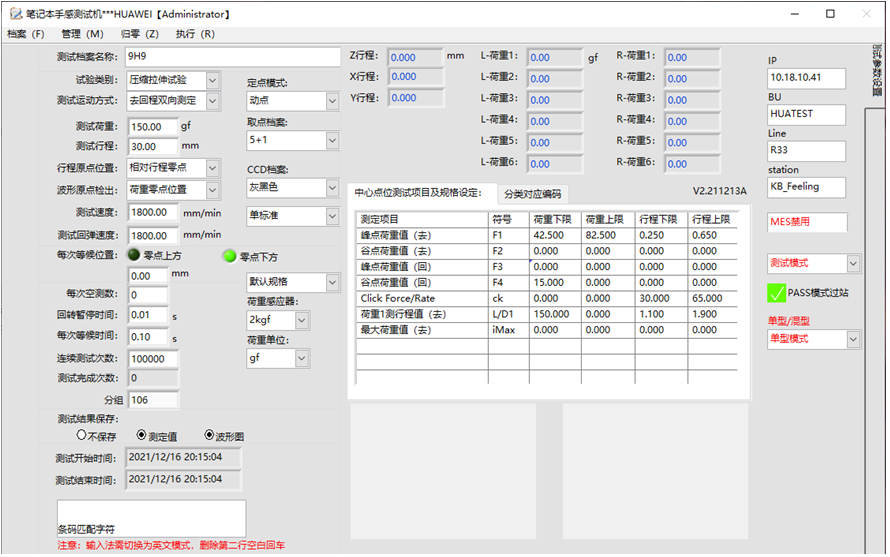

首頁及管控規格設置:

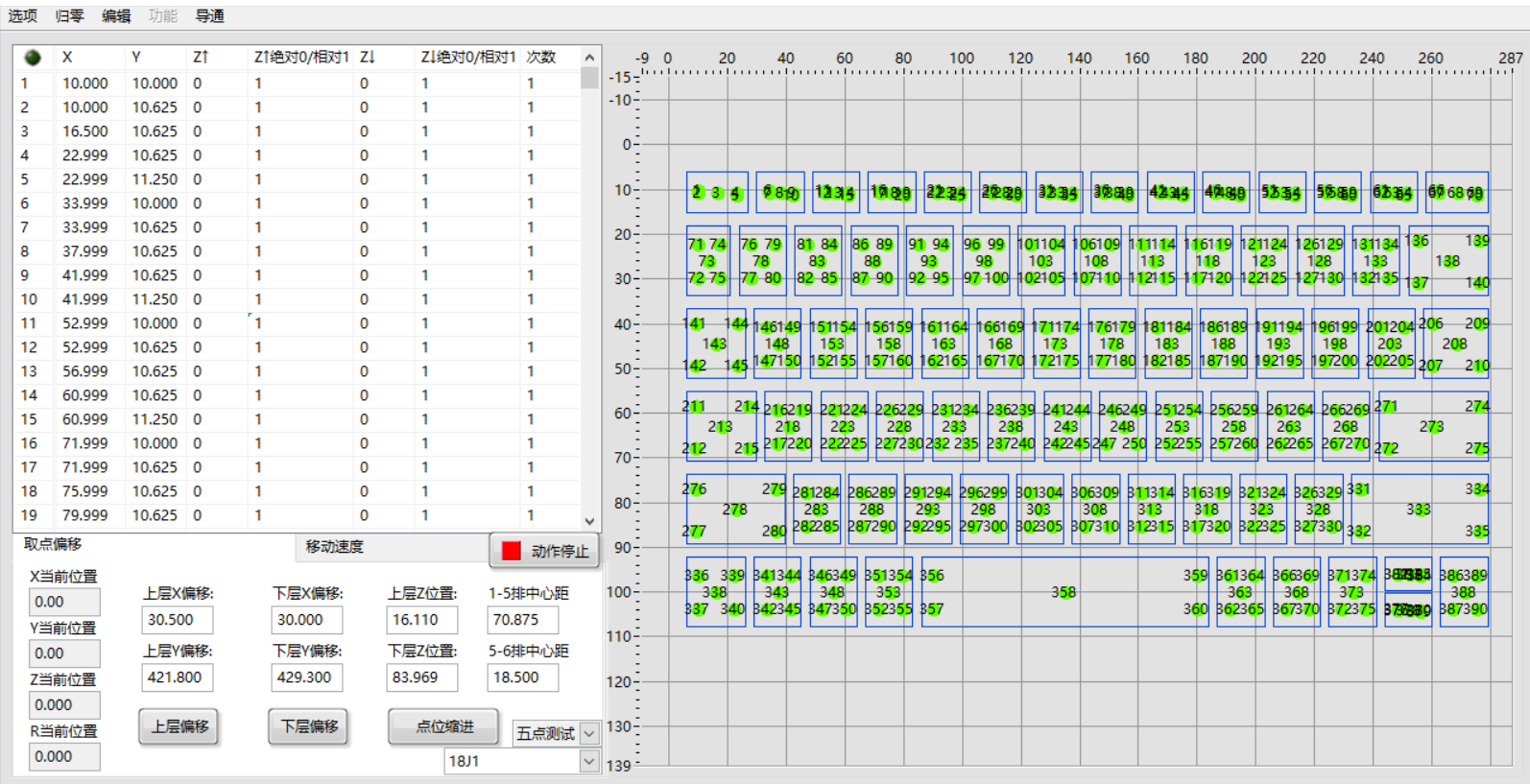

走點坐標及多點走點方式設置:

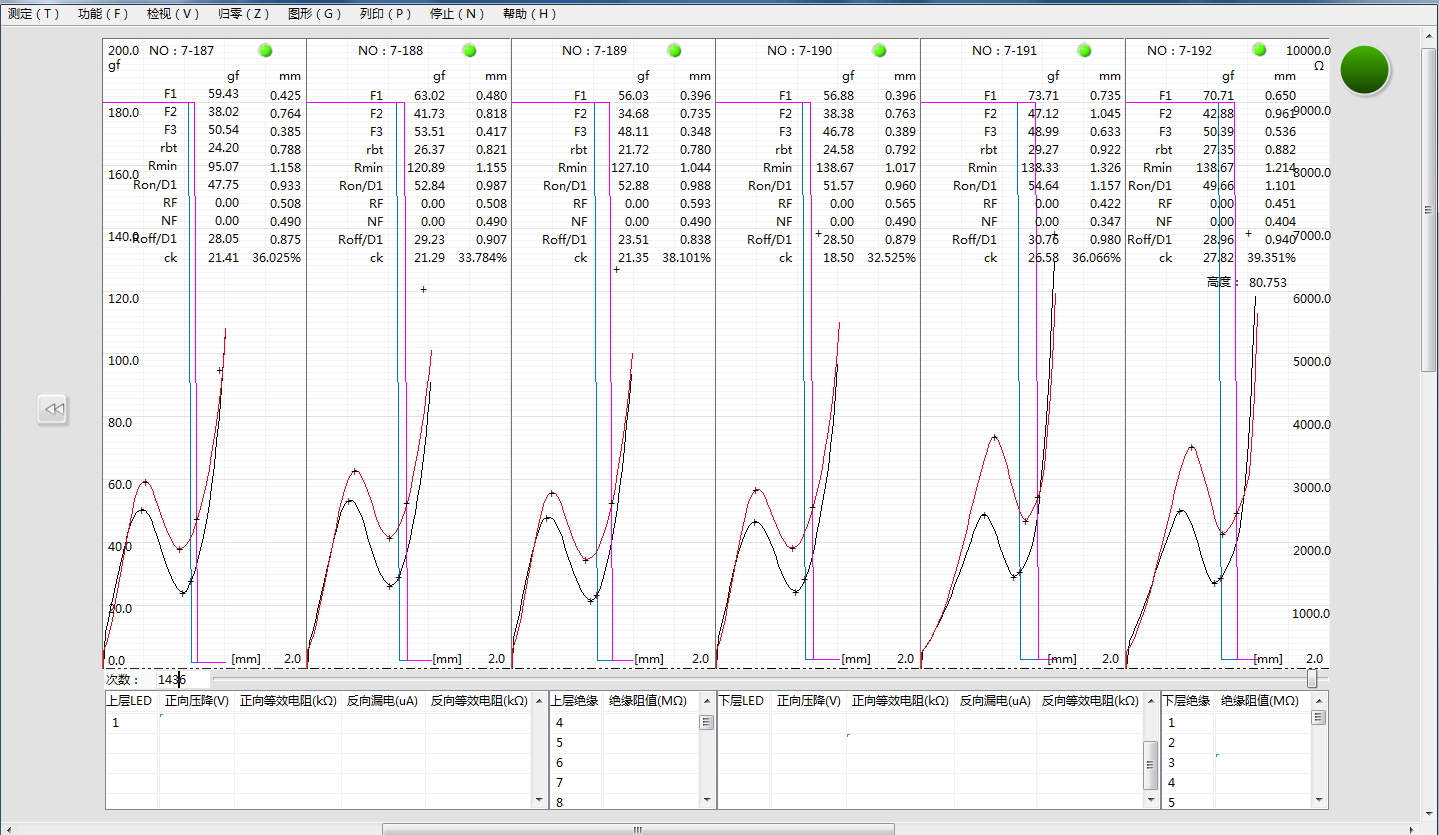

實時按壓力量-行程-阻抗波形圖:

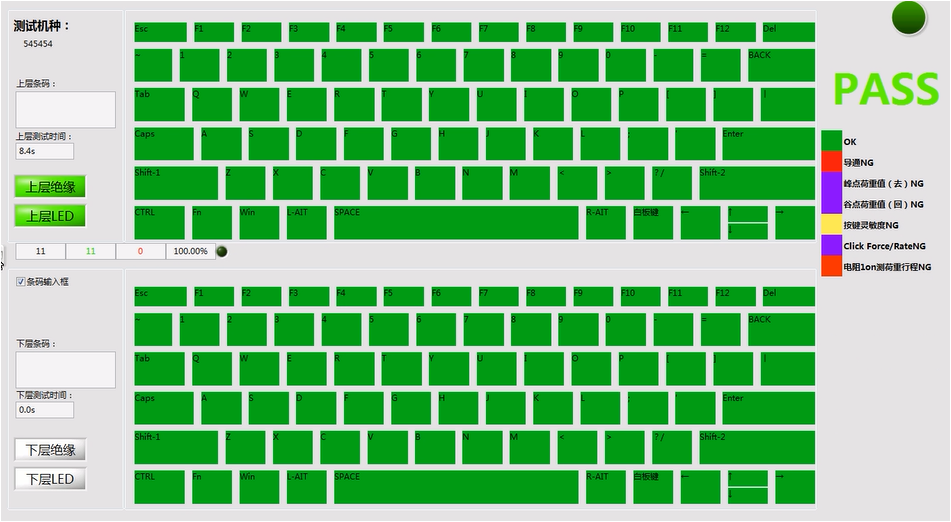

作業員OK NG顯示界面:
測試視頻:
https://tv.sohu.com/v/dXMvMzQ3NDE4NTIyLzE2NTExMDA1Ni5zaHRtbA==.html
