力量傳感器的原理解析
發布時間：2021-04-30 17:35:00為了解釋力量傳感器如何工作，我們需要了解應變片如何工作，大多數通用力傳感器內部都有應變片；
讓我們來簡單地了解下應變片：其作為電導體牢固地附著在基片上。當基底被拉伸時，應變片將會變長。反之被壓縮時，應變片將會縮短。結果是導致應變片電阻產生變化。這就是應變測量原理，通過應變電阻產生變換來確定應變大小。為了生產力傳感器，除了應變片外還需要一個彈性體 - 例如采用不銹鋼等。應變片將牢固地黏貼在彈性體上。

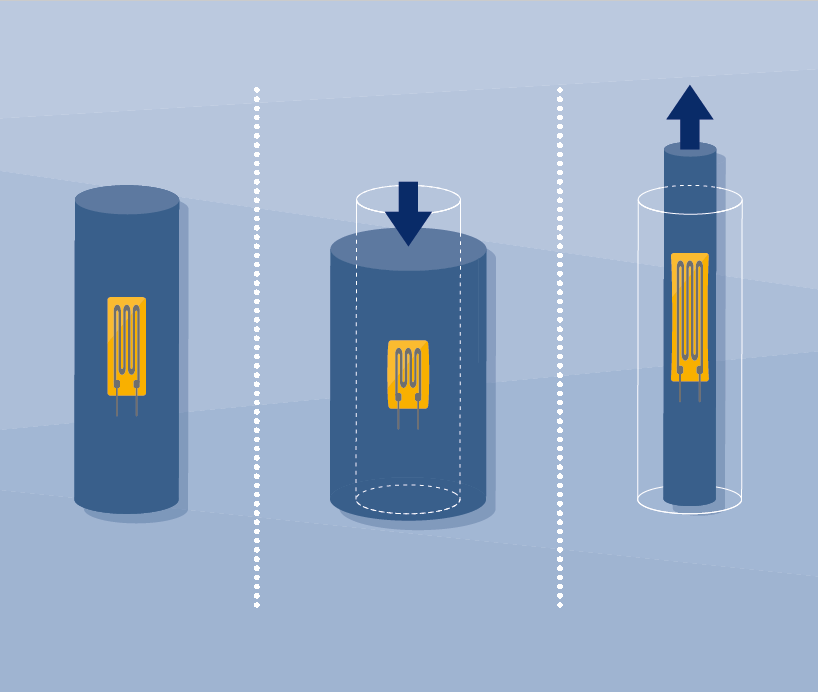

我們采用彈性體最簡單的形式 - 鋼圓柱體來進行說明。

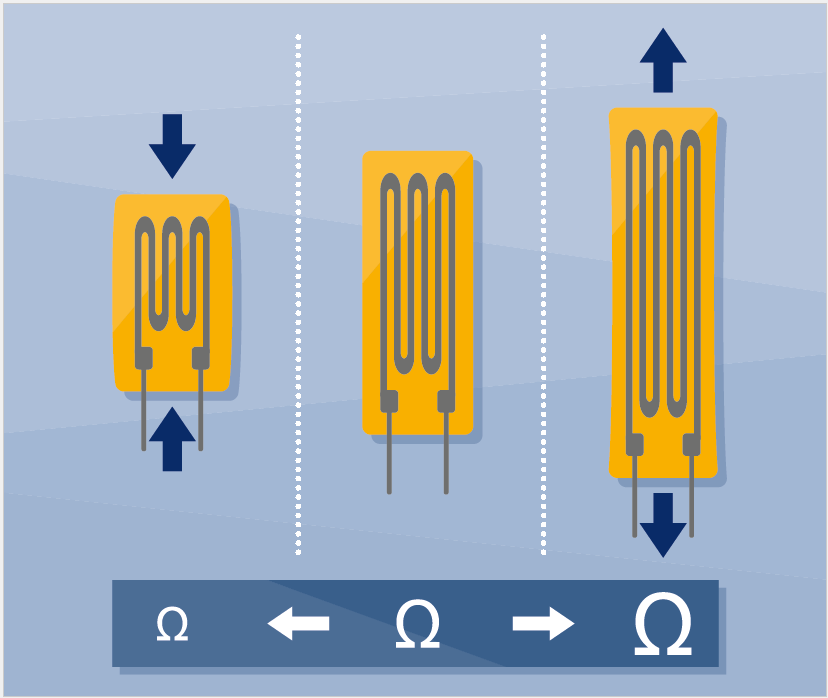

如果應變片被壓縮，其電阻（Ω）會下降，如果拉伸，則電阻增加。
如果應變片被壓縮，其電阻（Ω）會下降，如果拉伸，則電阻增加。
圖中為惠斯通電橋，四個應變片組成一個 “環”。

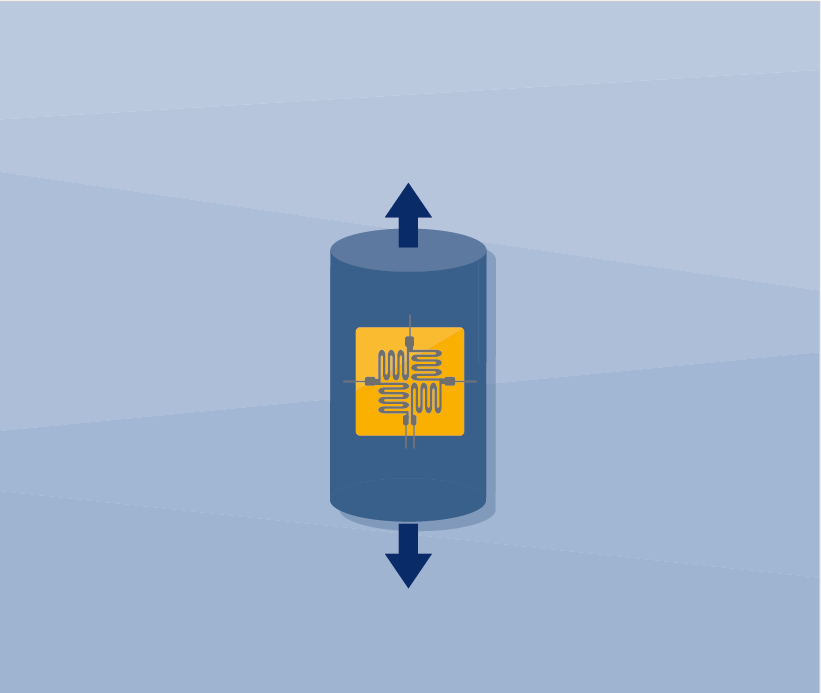

圖中顯示的四個應變片組成惠斯通電橋。由于應變片牢固地黏貼在彈性體上，因此應變片將產生和彈性體一樣的變形，這將導致電阻產生變化?；菟雇姌蜉敵鲂盘?hào)將提供這些變形信息。這樣就可以計算出作用在應變片上的力的大小。這就是力傳感器的工作原理。
最重要的是，由于應變片牢固地黏貼在彈性體上，因此應變片將產生和彈性體一樣的變形，這將導致電阻產生變化。惠斯通電橋輸出信號將提供這些變形信息。這樣就可以計算出作用在應變片上的力的大小。這就是力傳感器的工作原理。
以上內容摘自HBM傳感器：https://www.hbm.com/cn/6697/how-does-a-force-transducer-actually-work/
除通用性應變片式力量傳感器外，還有一種壓電式的力量傳感器，通常情況下使用較少。應變片式力量傳感器輸出信號為mV級信號，輸出信號一般為0.5mV/V-3mV/V，而壓電式力量傳感器的輸出信號為pC,電荷信號輸出。
